iLED CAMERA system - TruVidia

iLED CAMERA system - TruVidia

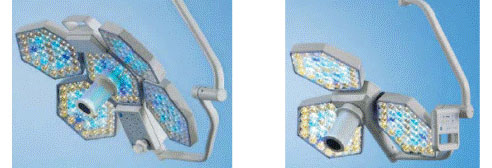

Видеосистема TruVidia для ламп iLED: варианты установки

Два варианта установки, в стерилизуемой рукоятке:
Видеосистема TruVidia для ламп iLED: варианты установки


и на отдельной руке:
Видеосистема TruVidia для ламп iLED: варианты установки


Видеосистема TruVidia для ламп iLED: варианты конфигурации

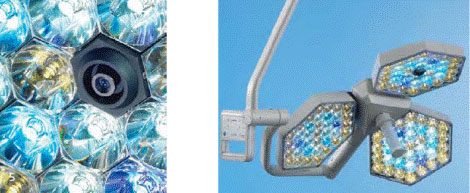

Камера с фиксированным фокусом:

Заменяет всего один светодиод в куполе лампы
Видеосистема TruVidia для ламп iLED: варианты конфигурации


Видеосистема TruVidia для ламп iLED: варианты управления

Камера с блоком управления:

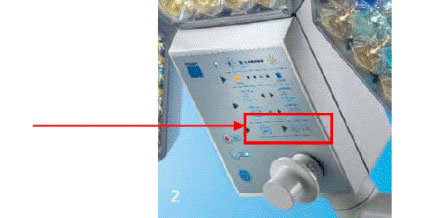

Стерильное управление приближением/удалением, вращением картинки (при помощи панели управления на куполе лампы iLED 5)
Или дополнительно встроенная в стерилизуемый блок управления Snapshot/ USB функция
Видеосистема TruVidia для ламп iLED: варианты управления


Видеосистема TruVidia для ламп iLED: варианты контроля

- управление камерой при помощи ПК
- регулировка на мониторе компьютера при помощи панели управления, полностью повторяющей все функции блока управления


Видеосистема TruVidia для ламп iLED: варианты контроля





iLED camera system TruVidia - MPEG Codec

iLED camera system TruVidia - MPEG Codec


Видеосистема TruVidia для ламп iLED: инновации и USPs

Цифровой SDI видеовыход:
- обеспечивает передачу видеоматериала на дальние расстояния без помех;
- цифровое качество изображения.

Стерильное управление приближением, вращением изображения; функцией стоп-кадр:
как и в лампе iLED, хирург сам сможет управлять наиболее важными функциями камеры

Хранение изображений в карте памяти USB:
кадры могут направляться прямо на карту памяти USB в течение хирургической операции. Они в последующем могут использоваться ПК для создания презентаций, докладов и т.д. Отличаются стерильной активацией.

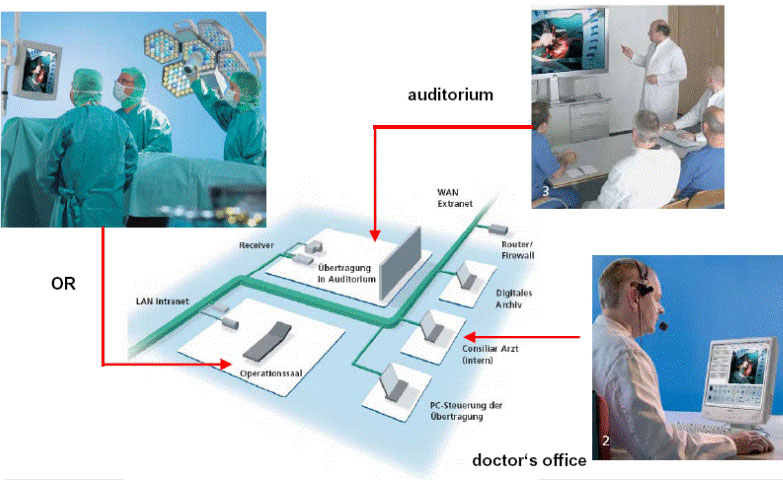

Кодек MPEG:
прямая передача видео из операционной в аудитории, в офисы консультирующих докторов и т.д. Дополнительно поддерживает передачу звука. При этом нет необходимости в дополнительной установке или дополнительном оборудовании.

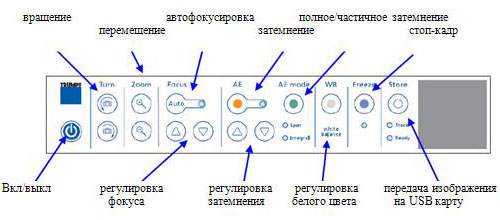

Видеосистема TruVidia для ламп iLED: функции управления

Видеосистема TruVidia для ламп iLED: функции управления



Видеосистема TruVidia для ламп iLED: возможные конфигурации

Видеосистема TruVidia для ламп iLED: возможные конфигурации

- возможны 3 конфигурации:
    базовая версия ( 2 * У/С и 2* FBAS выходы);
    стандартная версия ( плюс USB, LAN, SDI)$
    MPEG версия (плюс MPEG кодек).

- различны только блоки управления. Модель камеры идентична во всех версиях.

- камера, различные версии блока управления, системы крепления, типы операционных ламп совместимы на 100% в любой комбинации.

Полная гибкость для планирования сложных операционных залов.


Видеосистема TruVidia для ламп iLED: спецификация

Базовая спецификация камеры с фиксированным фокусом:

Чип: 1/3' ' – CMOS-Sensor
Стандарт: PAL ( 50 Hz, 625 линий)
NTSC (60 Hz, 525 линий)
Кол-во пикселей: 720 (H) * 540 (V)
Гор. разрешение: более 480 ТВ-линий
Динамический уровень: 102 dB
Электрошаттер: автоматический CCD-iris
Цветовая температура: регулируемая: 3500, 4000, 4500, 5000 К
Видеовыход: У/С
Напряжение питания: 12…40 V DC
Потребляемая мощность: 5 Ватт
Размеры: 50 мм*50 мм*55 мм
Интерфейс: RS- 485 (для регулировки цветовой температуры)
Глубина фокуса: 16 мм


Видеосистема TruVidia для ламп iLED: спецификация

Базовая спецификация камеры с блоком управления:

Чип: 1/6' ' – CMOS-Sensor
Стандарт: PAL, NTSC
Кол-во пикселей: 800 000 PAL, 680 000 NTSC
Приближение: 25 Х (оптический), 12 Х (цифровой)
Оптика: f = 2.4 мм до 60 мм, F 1.6 до F 2.7
Шаттер: 1/4 до 1/10 000, 20 шагов (NTSC)
1/3 до 1/10 000, 20 шагов (PAL)
Уровень сигнала/шума: 49 dB
Разрешение по горизонтали: 470 ТВ- линий (NTSC), 460 ТВ- линий (PAL)
Мин. освещённость: 3.0 люкс (50 IRE)
Стабилизатор картинки: стандартный
Баланс белого: автоматический/ ручной
Усиление: автоматический/ ручной (- 3 до 28 dB)

Посмотреть дополнительную информацию ...

Операционный стол TruSystem 7500
Технические данные:
- диапазон регулировки высоты 550 мм
- Тренделенбург/ Антитренделенбург +/- 45 градусов (опционально +/- 65 градусов)
- Боковой наклон +/- 30 градусов
- продольное смещение 350 мм
- сверхтонкое основание колонны стола
